M712ホルスターストック組み込みについて

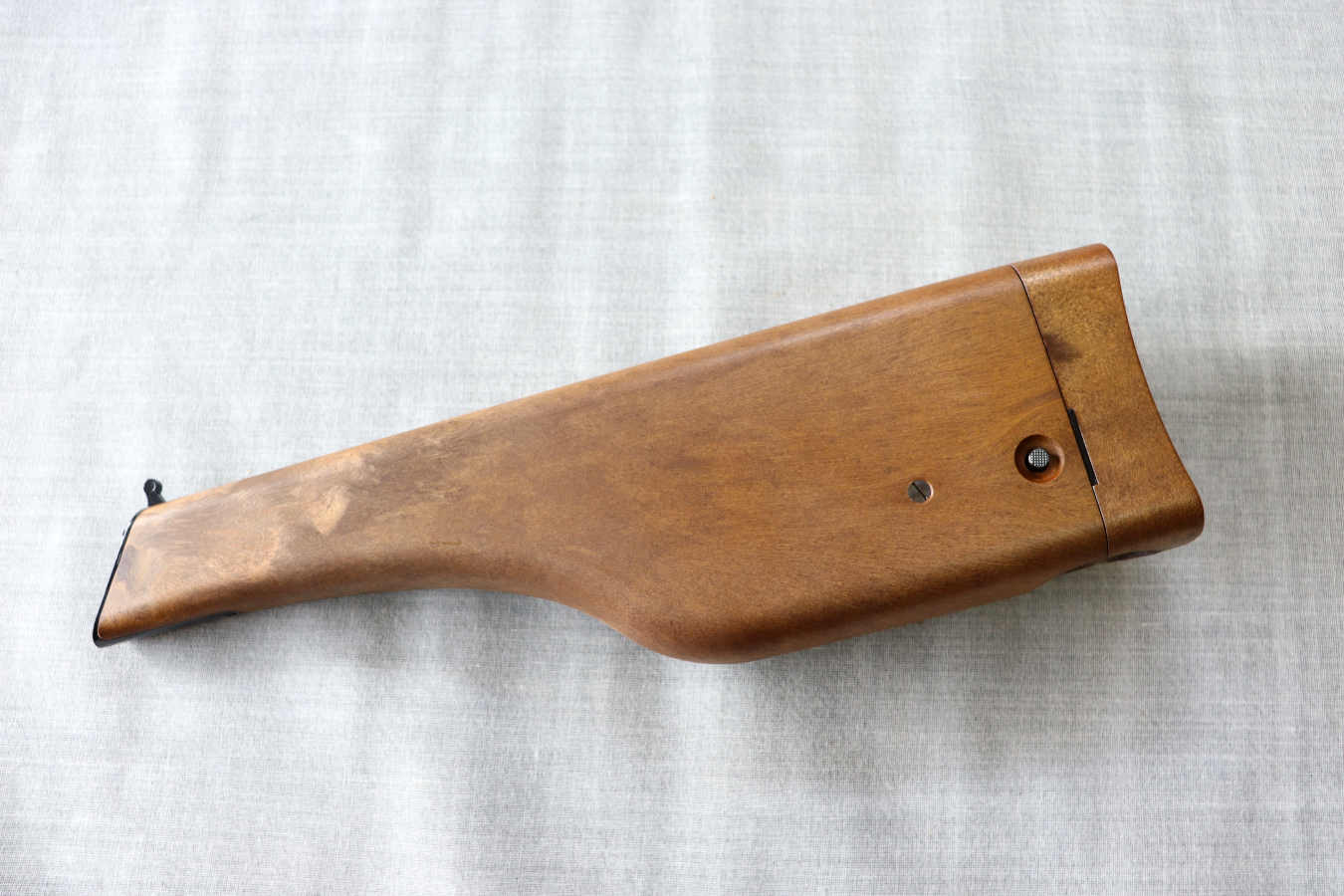

プラストックから金具をすべて外します。


M712hs-m

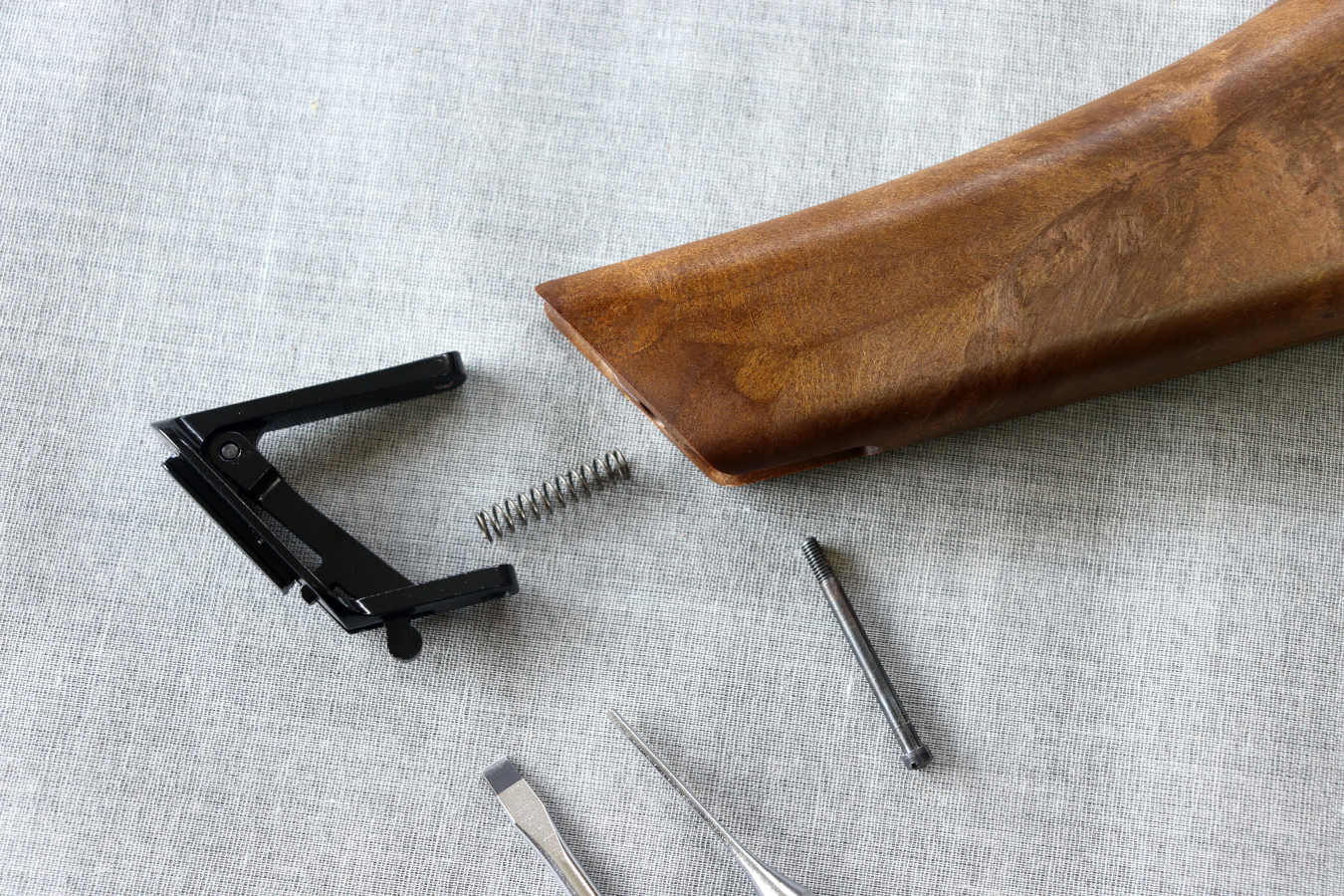

先端金具を外していきます。

スプリングが強いのでネジを緩めても抜けない場合は、
ピンポンチ等で反対側からネジを押してください。




M712hs-m

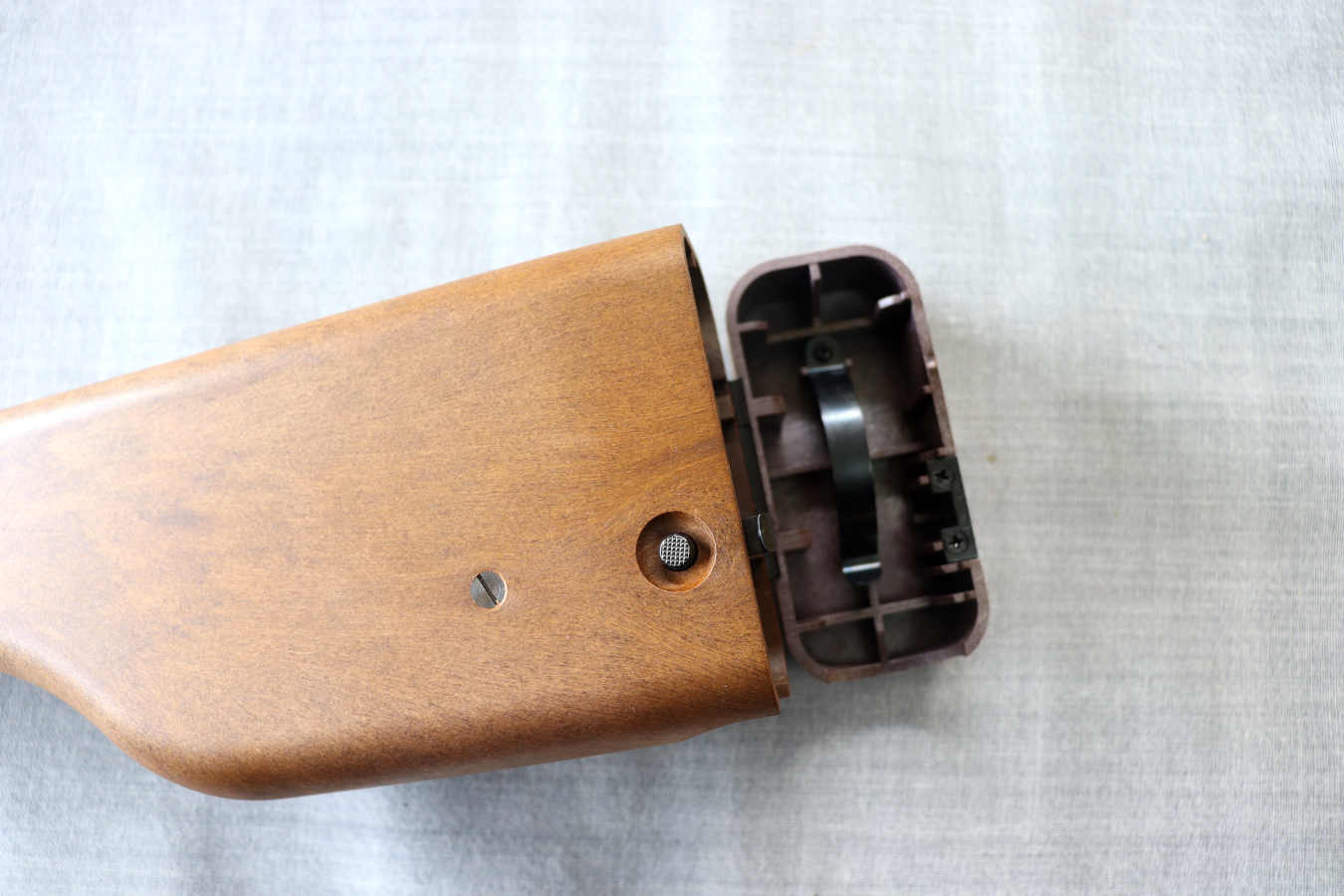

蓋の内側の金具と本体の板バネも外します。




M712hs-m

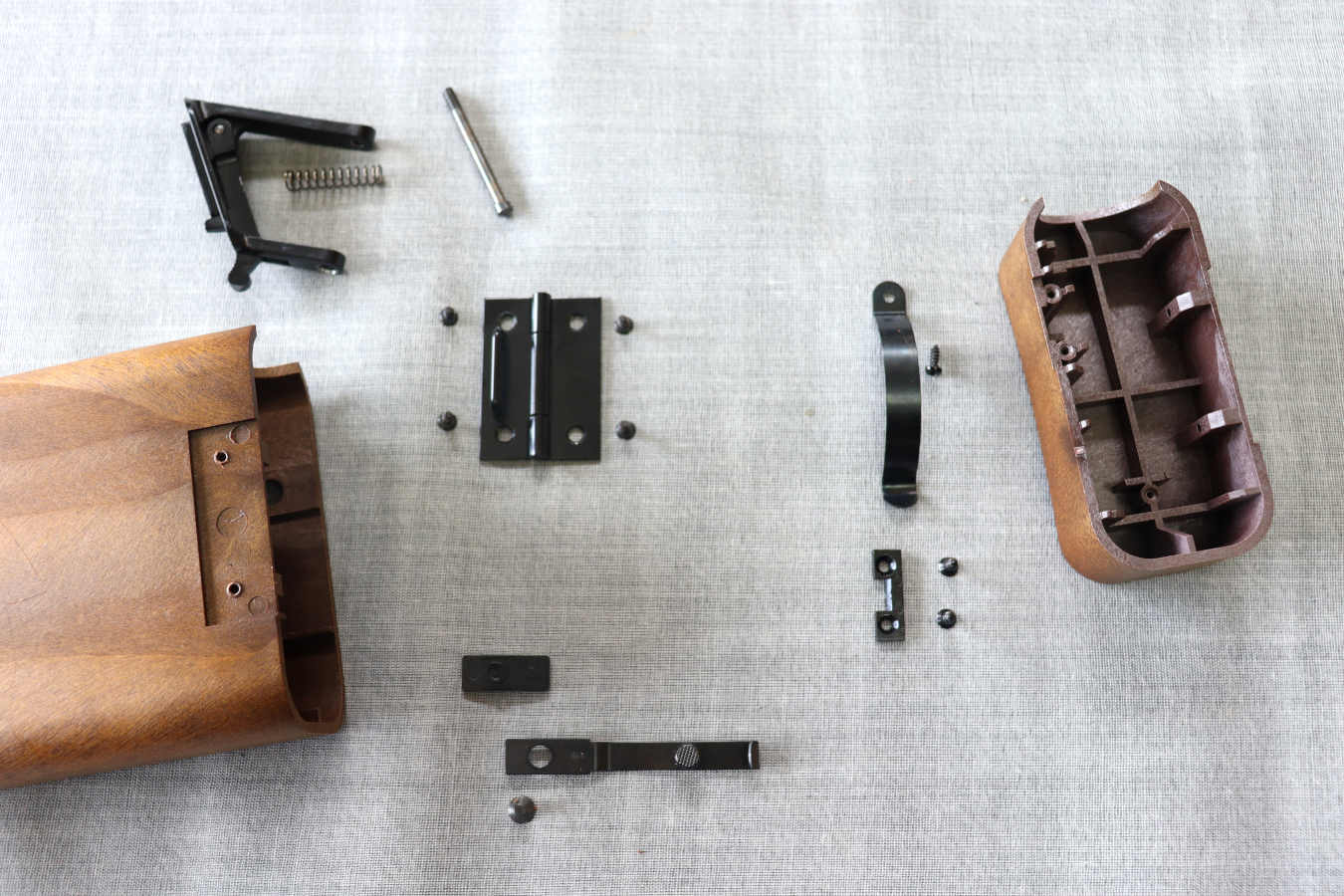

これで全部。



M712hs-m

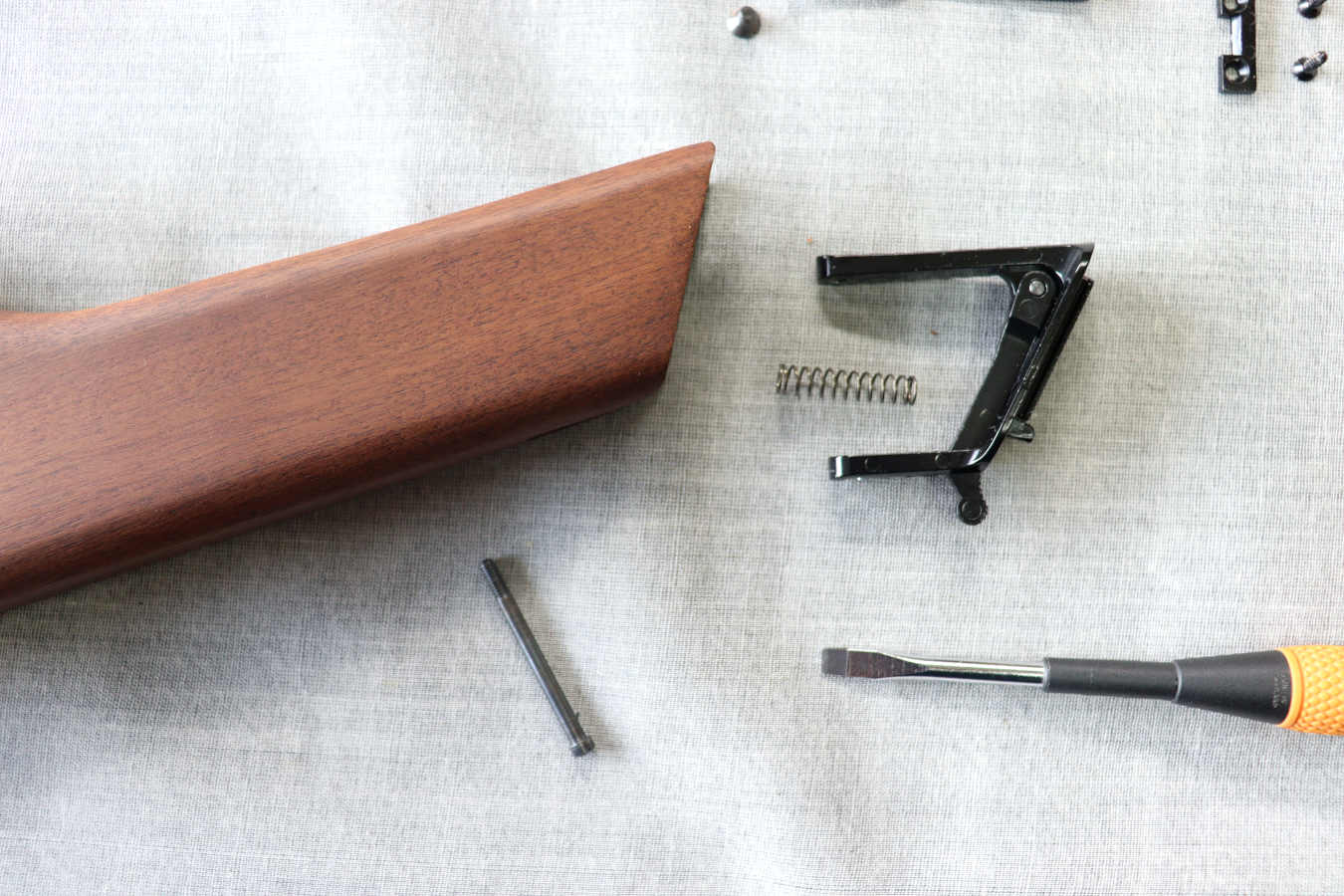

木製ストックに先端金具から組み込んでいきます。
スプリングが強いので、
先端金具をストックに押し付けながらネジを組み込んでください。


M712hs-m

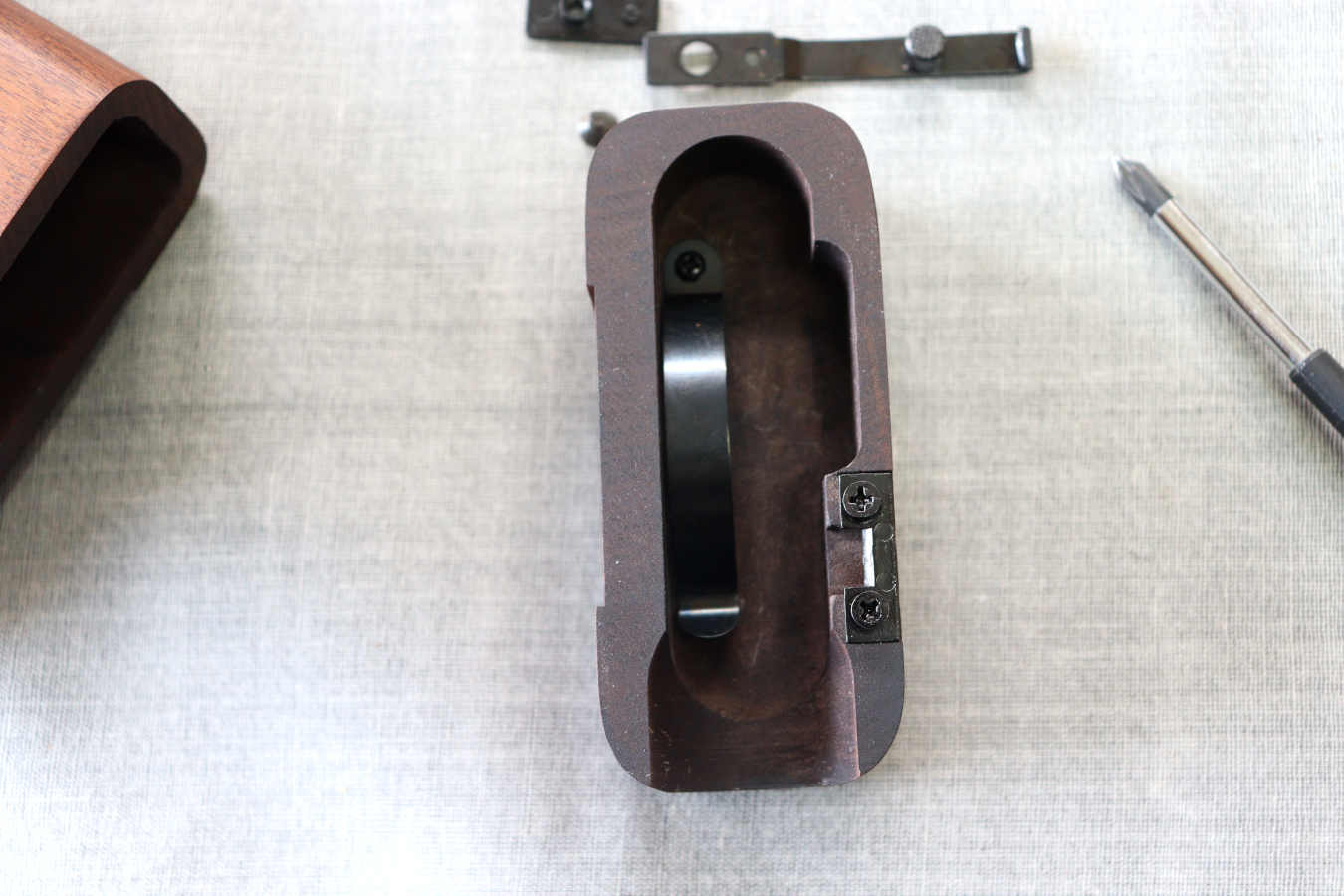

蓋の内側のRになった板バネは、
プラストックと違い、中心からずらして取り付けます。
(下穴がある位置で固定してください)




M712hs-m

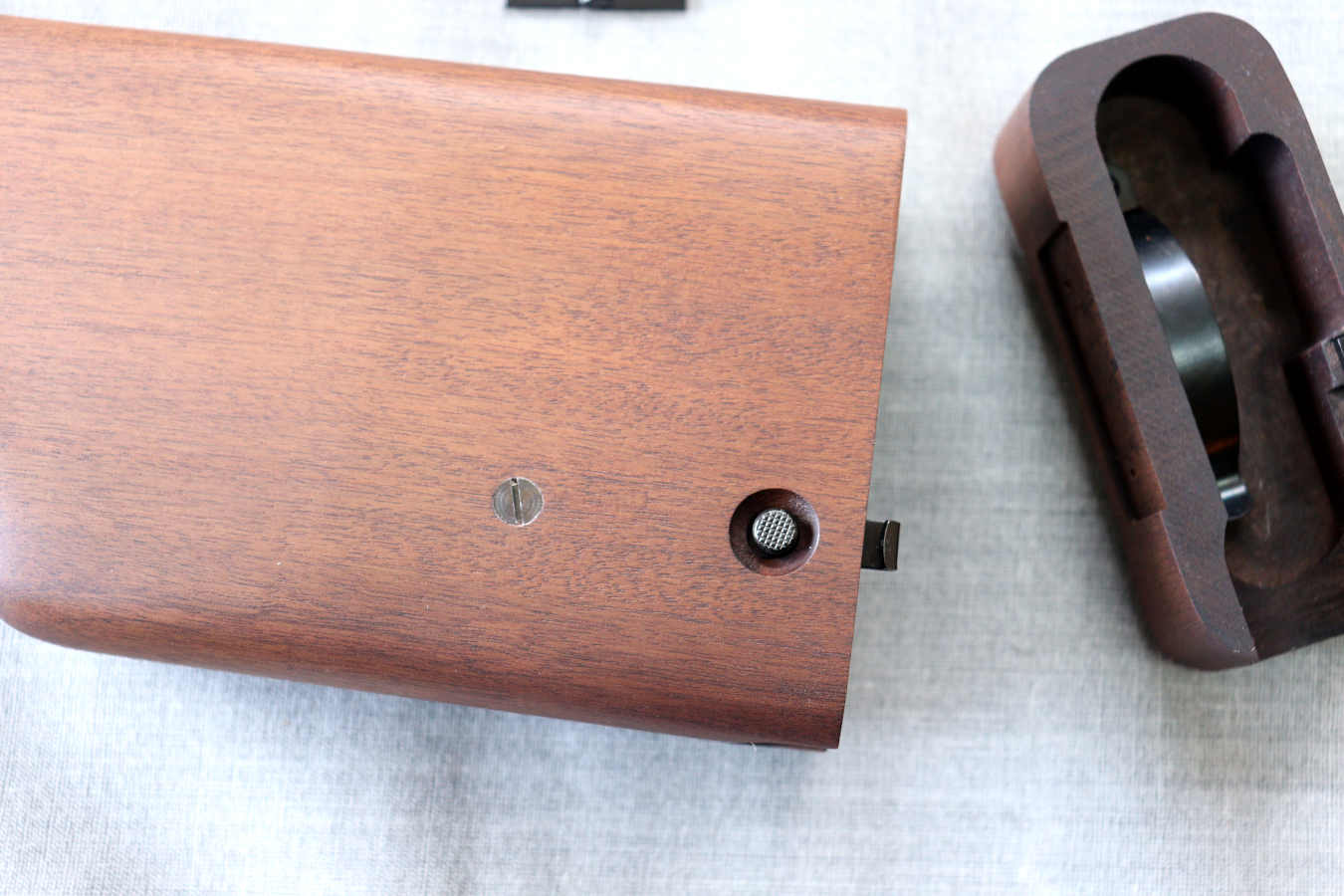

本体側にも板バネを固定します。
(蓋との位置調整の為、仮締めにしておいてください。)




M712hs-m

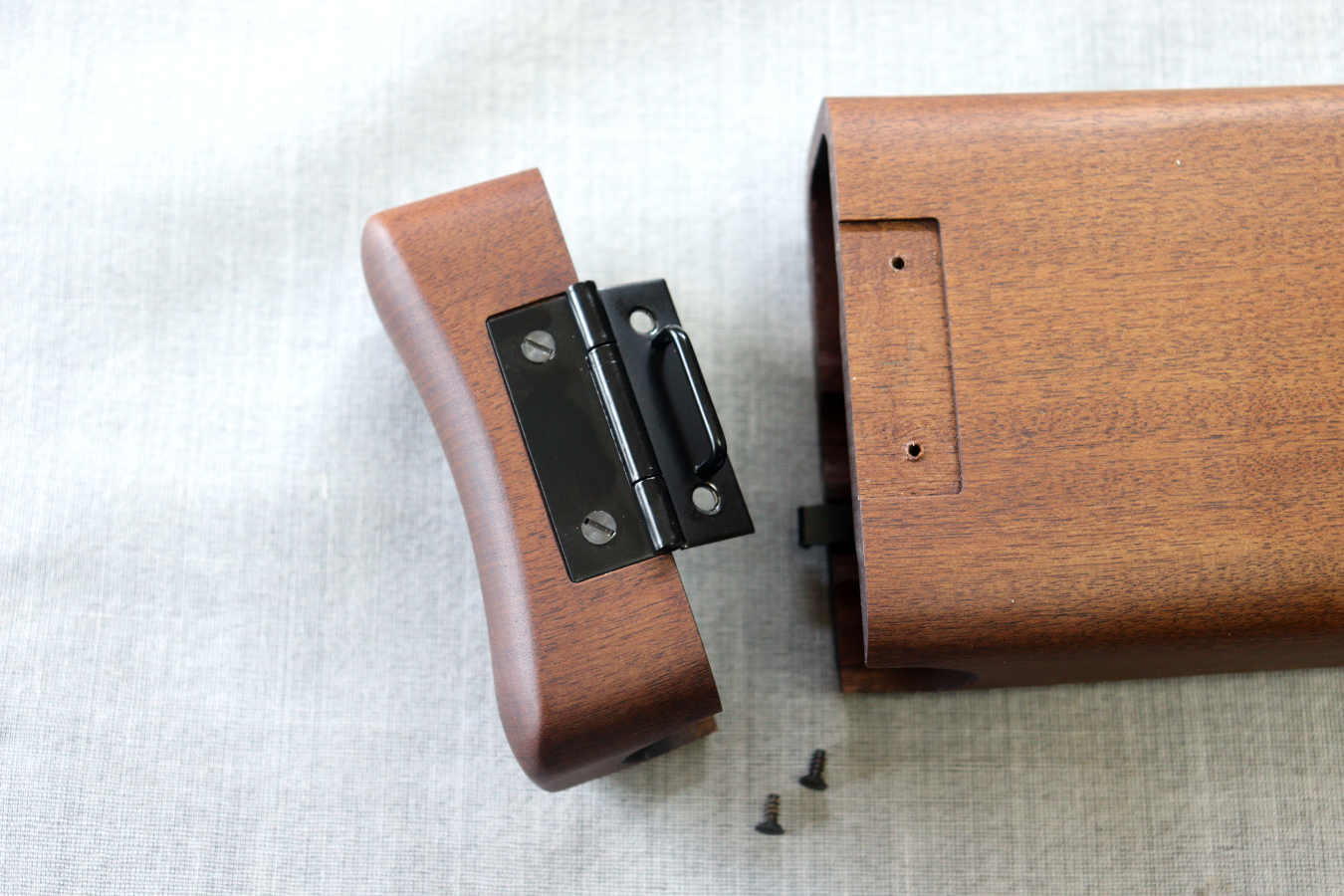

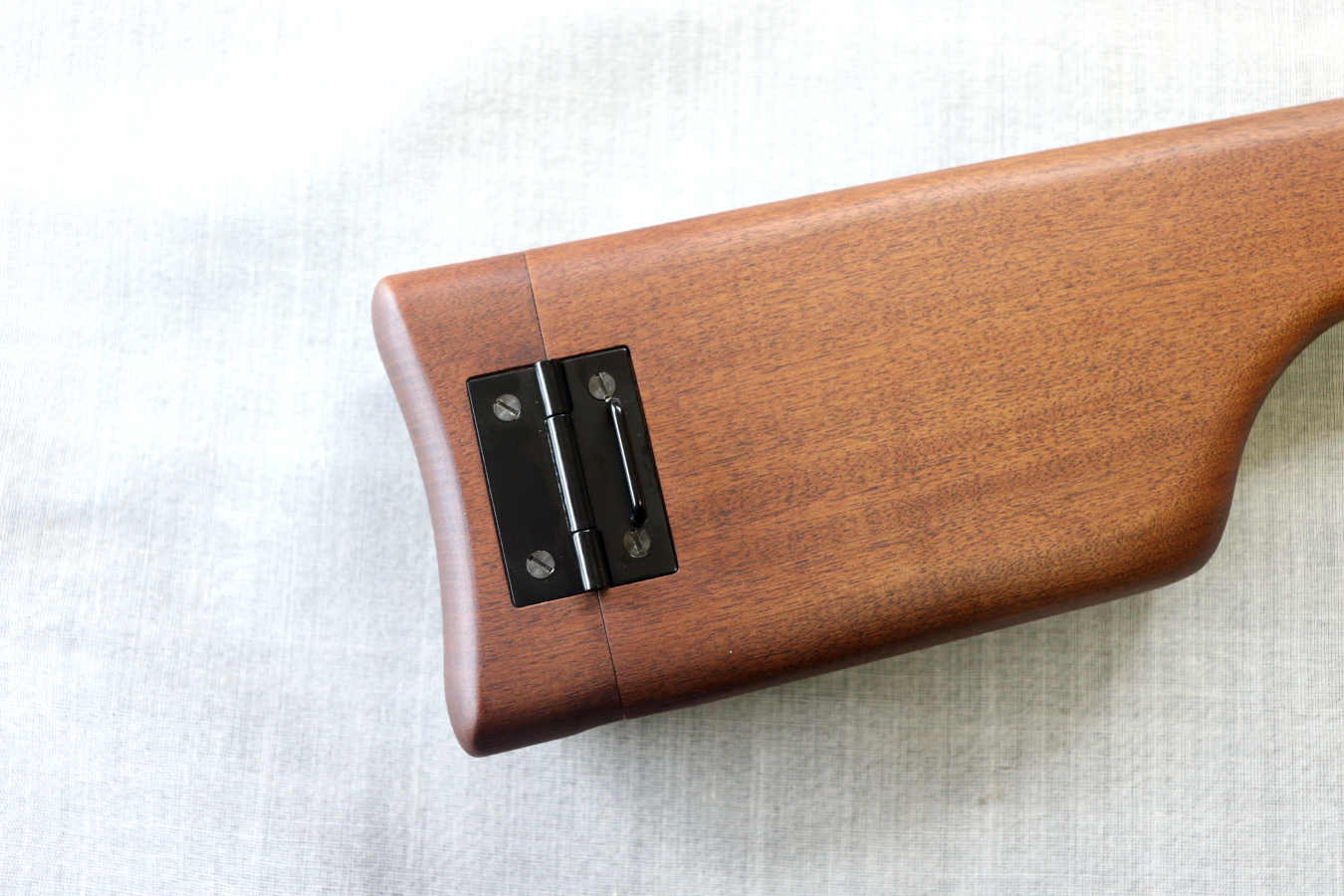

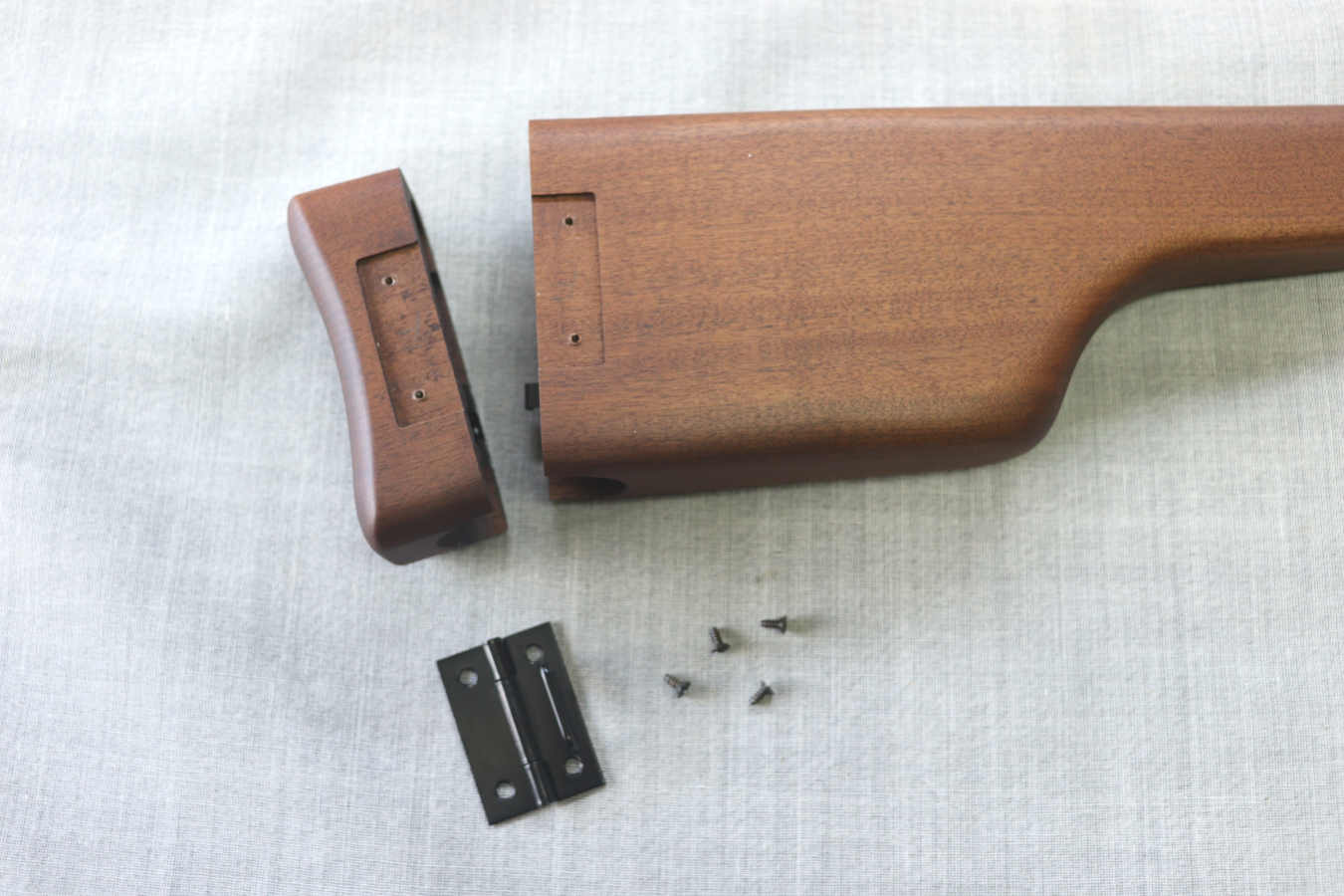

続いて、丁番を取り付けますが、 かなりネジが取り付けにくいのでご注意ください。
(丁番に対し垂直に組み込んでください)




M712hs-m

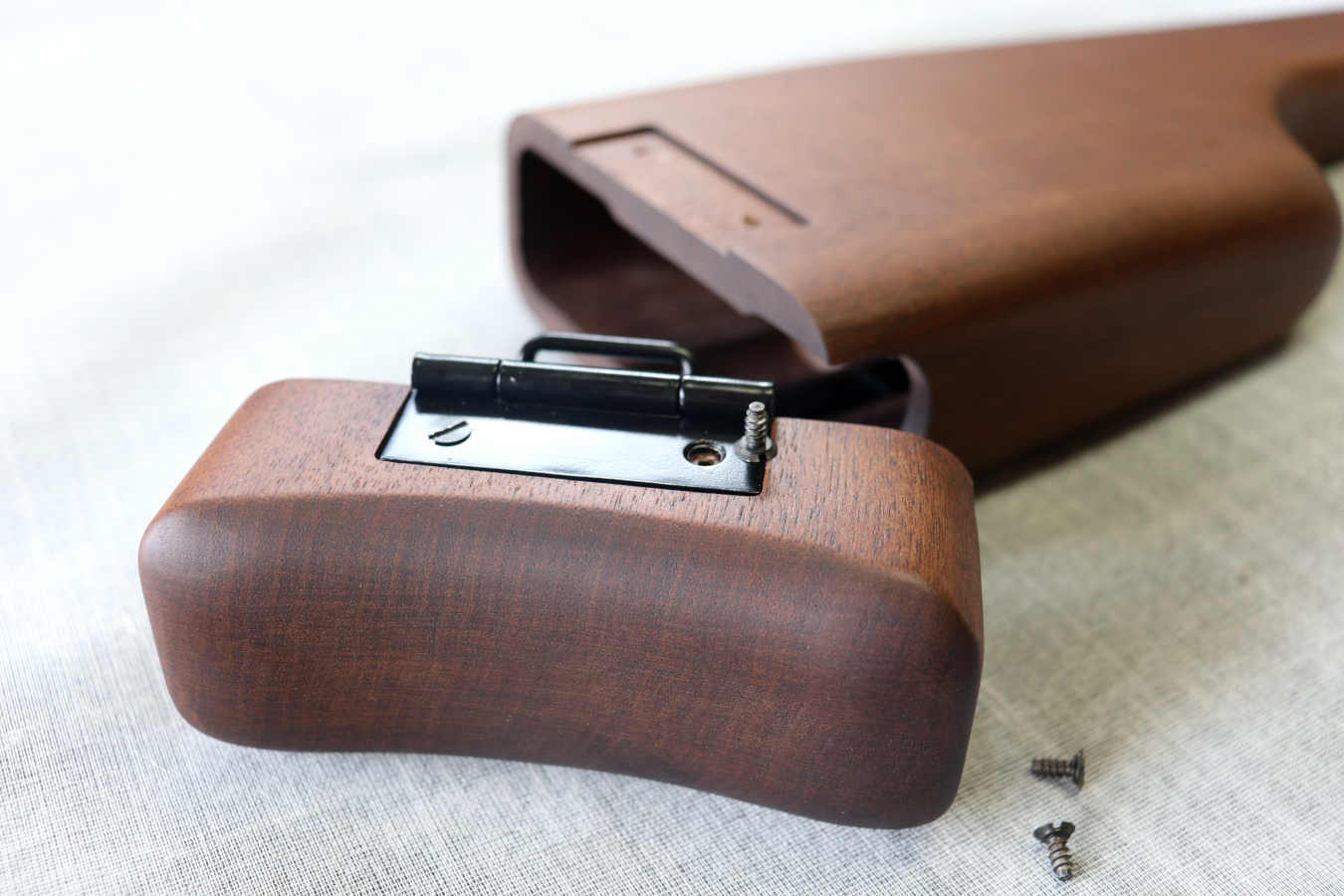

先に蓋側を取り付けておいた方が楽かと思います。




M712hs-m




M712hs-m

本体とつなぎます。




M712hs-m

最後に蓋の内側の金具にしっかり掛かるか確認して
本締めを行ってください。




M712hs-m

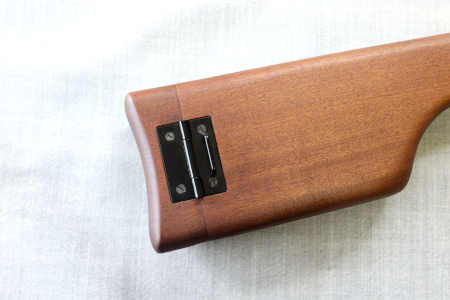

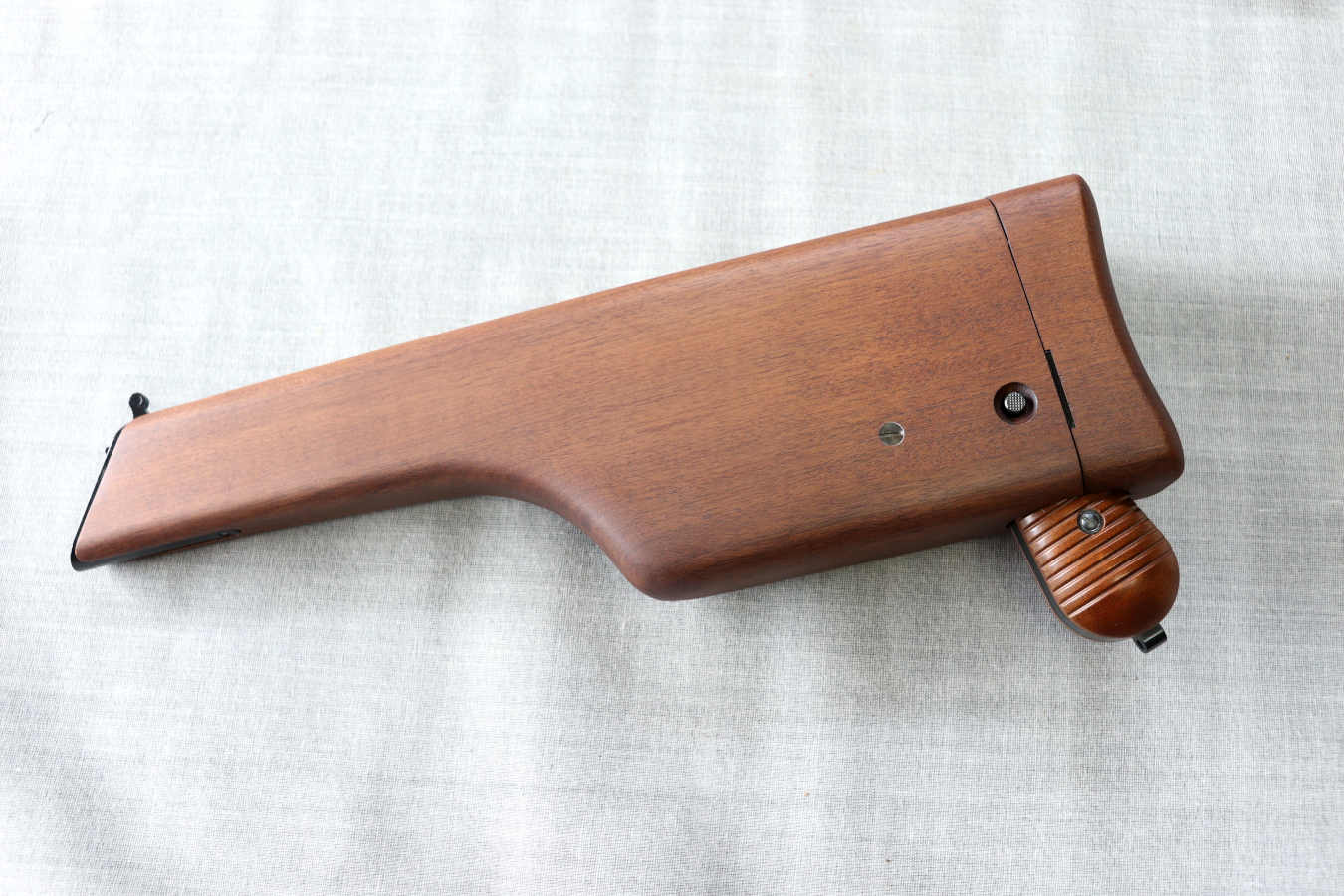

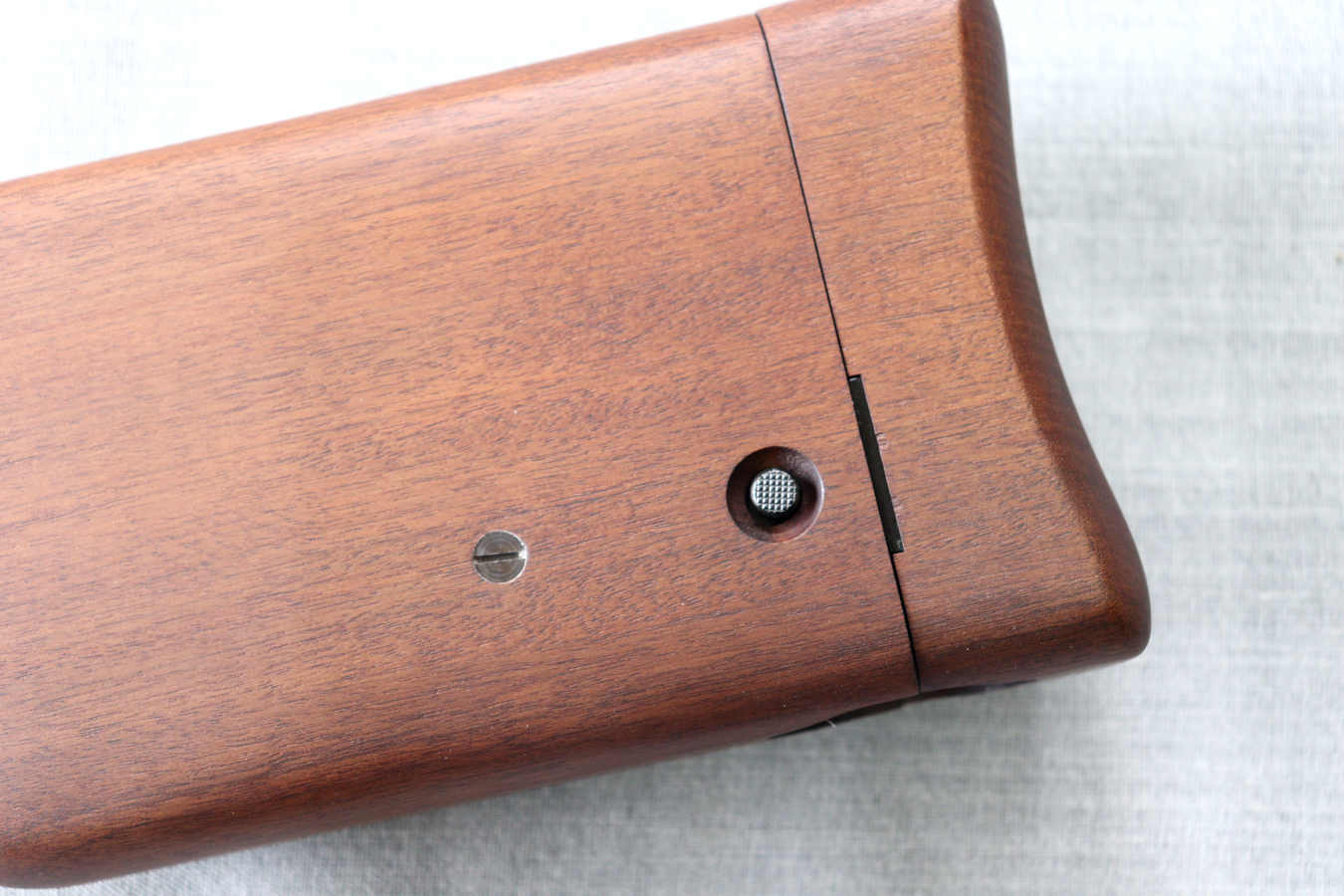

完成です。




M712hs-m
